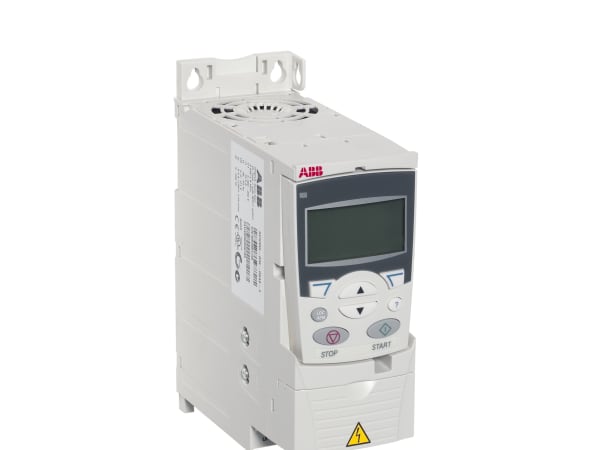

Этапы ремонта частотного преобразователя: от диагностики до проверки работы

Частотный преобразователь — это устройство, которое управляет электродвигателями, регулирует их скорость и обеспечивает экономию электроэнергии. Однако, как и любая электроника, он подвержен поломкам. Ремонт позволяет восстановить работу оборудования и избежать дорогостоящей замены. Чтобы понимать, как проходит процесс восстановления, важно рассмотреть все этапы: от диагностики до заключительной проверки.

Первичный осмотр и фиксация неисправностей

Ремонт всегда начинается с внешнего осмотра. На этом этапе обращают внимание на:

• состояние корпуса;
• наличие следов перегрева и копоти;
• запах гари;
• вздутие конденсаторов;
• повреждения кабелей и разъёмов.

Даже такой простой осмотр позволяет выявить часть проблем без применения сложного оборудования.

Диагностика и проверка силовых цепей

После первичного осмотра переходят к диагностике. С помощью мультиметра и осциллографа проверяются входные и выходные цепи, измеряется сопротивление транзисторов и состояние выпрямительного моста. Важная задача — определить, есть ли короткие замыкания или обрывы. На этом этапе также выявляют неисправности конденсаторов и элементов защиты.

Проверка системы питания

Особое внимание уделяется блоку питания. Он обеспечивает работу управляющей электроники и силовых элементов. Если блок питания неисправен, преобразователь не запустится даже при исправных транзисторах. Проверяются диоды, стабилизаторы и фильтрующие цепи.

Тестирование управляющей платы

Управляющая часть — это «мозг» частотного преобразователя. При её поломке устройство может выдавать ошибки, неправильно регулировать частоту или вовсе не включаться. Проверяется микропроцессор, память и цепи управления. Иногда достаточно обновления прошивки, но в сложных случаях требуется замена микросхем или восстановление дорожек платы.

Замена неисправных компонентов

Когда проблема определена, переходят к замене повреждённых деталей. Чаще всего выходят из строя:

• IGBT-модули;
• выпрямительные мосты;
• конденсаторы;
• датчики тока и температуры;
• вентиляторы системы охлаждения.

Для ремонта используют оригинальные или совместимые аналоги. От качества деталей зависит долговечность устройства.

Ремонт печатных плат

Если повреждены дорожки или контактные площадки, их восстанавливают с помощью пайки. При серьёзных повреждениях используют перемычки или специальные ремонтные наборы. Иногда требуется замена целых плат, особенно если они содержат процессорные узлы.

Восстановление системы охлаждения

Перегрев — одна из частых причин выхода частотников из строя. Поэтому при ремонте обязательно проверяют вентиляторы, радиаторы и наличие термопасты. При необходимости вентиляторы заменяют, а радиаторы очищают от пыли.

Сборка устройства после ремонта

После замены компонентов и восстановления плат преобразователь собирают. На этом этапе важно аккуратно закрепить все кабели, заземление и элементы крепежа. Нарушение порядка сборки может привести к повторному выходу из строя.

Первичный запуск и проверка

После сборки устройство подключают к тестовой сети. На этом этапе проверяют:

• запуск преобразователя без нагрузки;
• корректность отображения параметров на дисплее;
• отсутствие ошибок самодиагностики;
• стабильность работы блока питания и управляющей платы.

Если всё в норме, переходят к следующему этапу.

Тестирование под нагрузкой

Чтобы убедиться в полном восстановлении, проводят испытания с подключённым двигателем. Преобразователь проходит проверку при разных режимах:

• разгон до рабочей скорости;
• работа на стабильных оборотах;
• торможение;
• повторные циклы запуска.

Так выявляют скрытые проблемы, которые могут проявиться только при реальной нагрузке.

Контроль параметров и настройка

На заключительном этапе выполняется настройка параметров: времени разгона и торможения, пределов по току и напряжению, частоты вращения. Иногда вносятся изменения в прошивку для устранения ошибок или оптимизации работы.

Финальная проверка и выдача гарантии

После успешных испытаний устройство признаётся готовым к эксплуатации. Многие сервисные центры предоставляют гарантию на выполненный ремонт. Это дополнительное подтверждение качества работы и уверенность для пользователя.

Ремонт частотного преобразователя — это сложный и многоэтапный процесс, включающий диагностику, замену деталей, восстановление систем охлаждения и финальное тестирование. Каждый этап важен, так как пропуск хотя бы одного шага может привести к повторной поломке. Правильный ремонт позволяет значительно продлить срок службы оборудования и сэкономить на покупке нового устройства.
